Пластинчатые разборные
теплообменники

Изготавливаем 6 вариантов под разные задачи и условия работы. Подберите тип теплообменника под вашу систему — или оставьте заявку на расчёт.

О серии

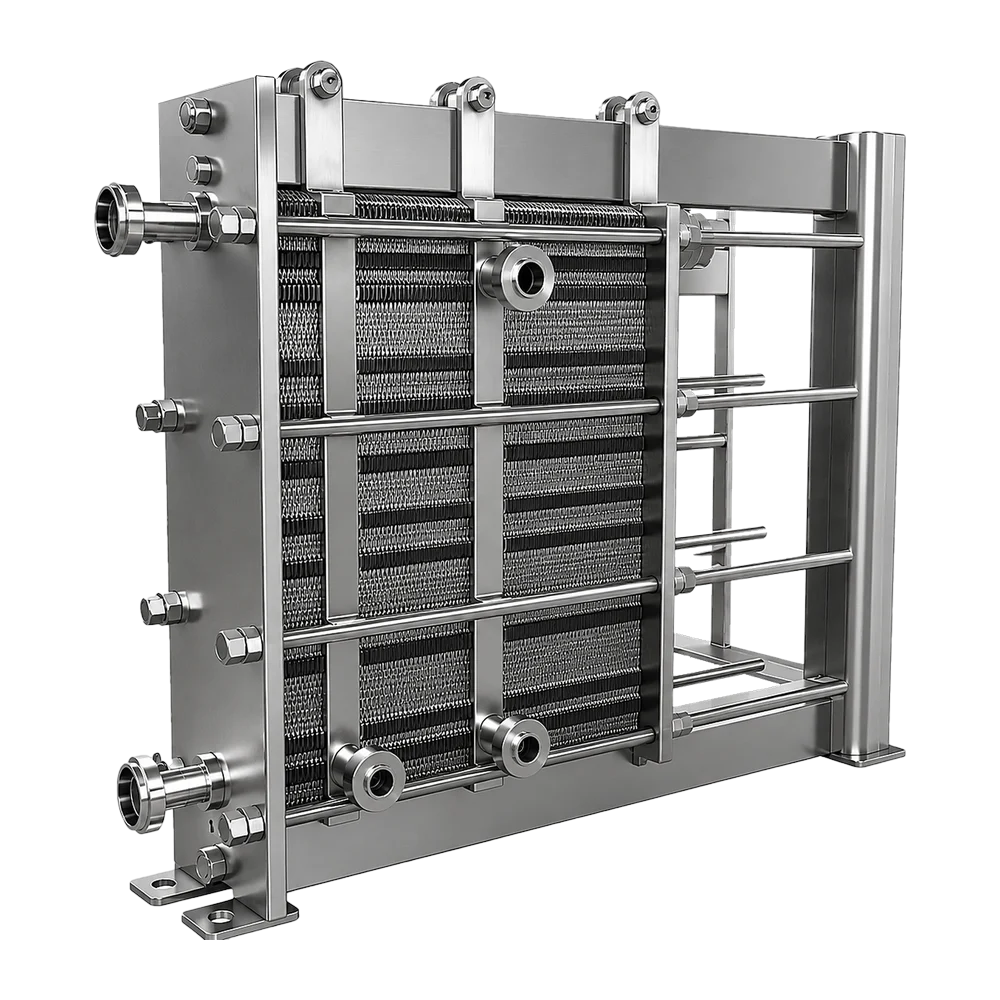

Разборные пластинчатые теплообменники РТ

Пластинчатый теплообменник состоит из набора гофрированных металлических пластин, резиновых уплотнительных прокладок и рамы. Прокладки герметизируют каналы и попеременно направляют потоки в соответствующие каналы, обеспечивая высокоэффективный теплообмен.

Принцип работы: одна среда нагревается или охлаждается за счёт изолированного соприкосновения с другой. Среды движутся навстречу друг другу (противоток), многократно пересекаются — и при этом не смешиваются.

+1 °C+180 °C
Особенности

Материалы и применение

Материалы пластин

  • AISI304, AISI321
  • AISI316L — пищевые среды
  • SMO254 — разбавленные кислоты
  • Hastelloy — концентрированные кислоты
  • Титан GR1 — морская вода

Уплотнения

  • NBR: −20…+120 °C
  • HNBR: −20…+140 °C
  • EPDM: −30…+150/160 °C
  • VITON: до +180 °C, кислоты

Корпус

  • Плиты, стойка, ножки — Сталь3, Сталь20, 09Г2С
  • Опция — покрытие нерж. сталью AISI304
  • Шпильки и метизы — Сталь40Х

Виды исполнения

  • Классические одноходовые
  • Многоходовые
  • Трёхсекционные для пищевых производств
  • Гигиеническое исполнение с молочными муфтами
  • С нержавеющим покрытием контактных зон
Технические характеристики

Модельный ряд

Размерная схема разборного пластинчатого теплообменника: обозначения A, B, C, D
Обозначения размеров: A — высота, B — ширина, C — вертикальное межосевое, D — горизонтальное межосевое расстояние.
ТипПлощадь пластины, м²Ду, ммДавление, барМакс. пластинМакс. масса, кгA, ммB, ммC, ммD, мм
РТ32-10,043216907057021038170
РТ32-20,0832169011084521065670
РТ50-10,075010–16235250654306394126
РТ50-30,155010–16235400954306694126
РТ50-50,215010–162354301154306894126
РТ65-10,186510–16155405640395380192
РТ65-10,226510–16250540960395700192
РТ100-10,2410010–163008001123460719225
РТ100-60,5110010–16230110017724601365225
РТ150-10,4515010–1648018001546608890296
РТ150-40,6815010–16485250019486081292296
РТ150-70,915010–16470305023486081694296
РТ200-20,6820010–16600450017977701091395
РТ200-51,020010–16650520021987701489395
РТ200-70,4620010–1665037001497770791395
6 вариантов исполнения

Подберите тип под вашу задачу

Одноходовые РПТО

Стандартные инженерные системы с базовыми режимами теплообмена.

Смотреть в каталоге

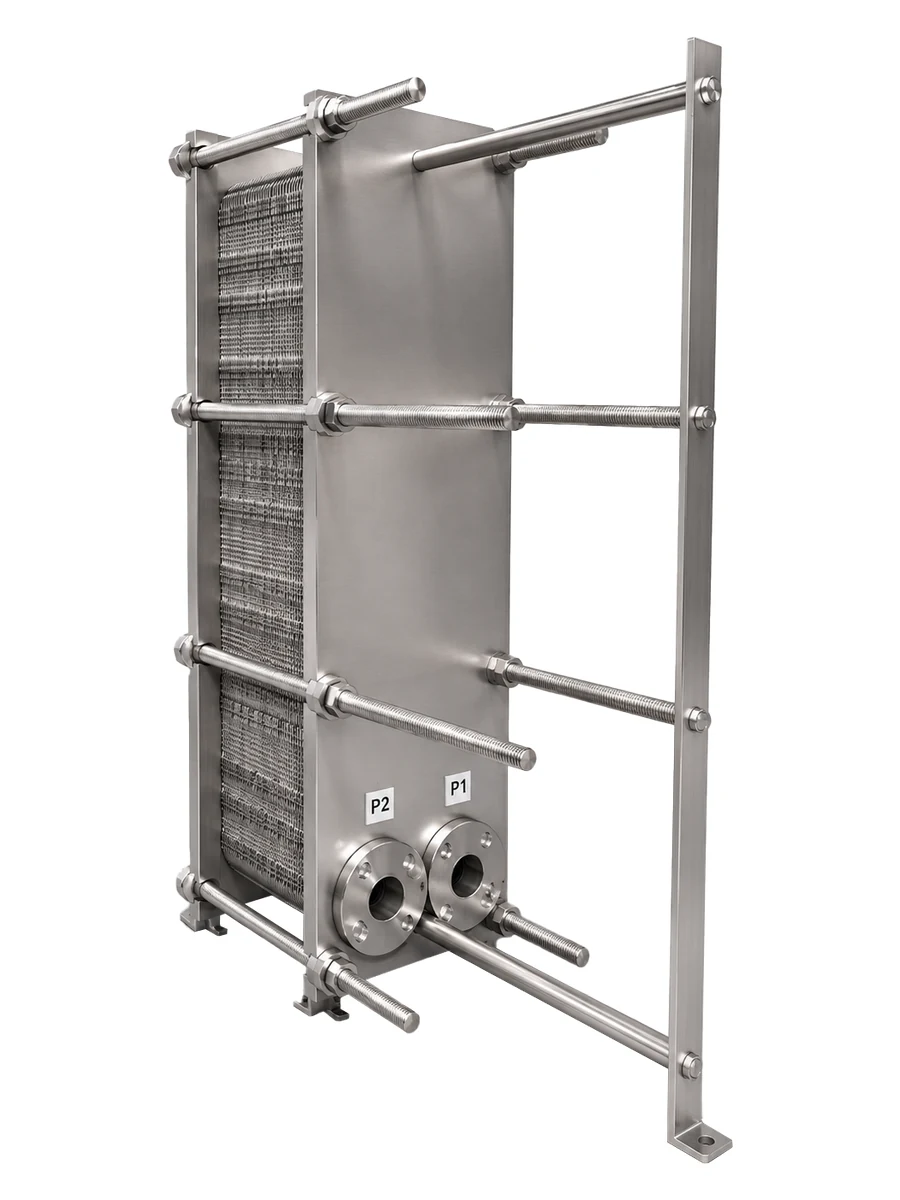

Многоходовые РПТО

Системы с повышенной тепловой нагрузкой и требованиями к эффективности.

Смотреть в каталоге

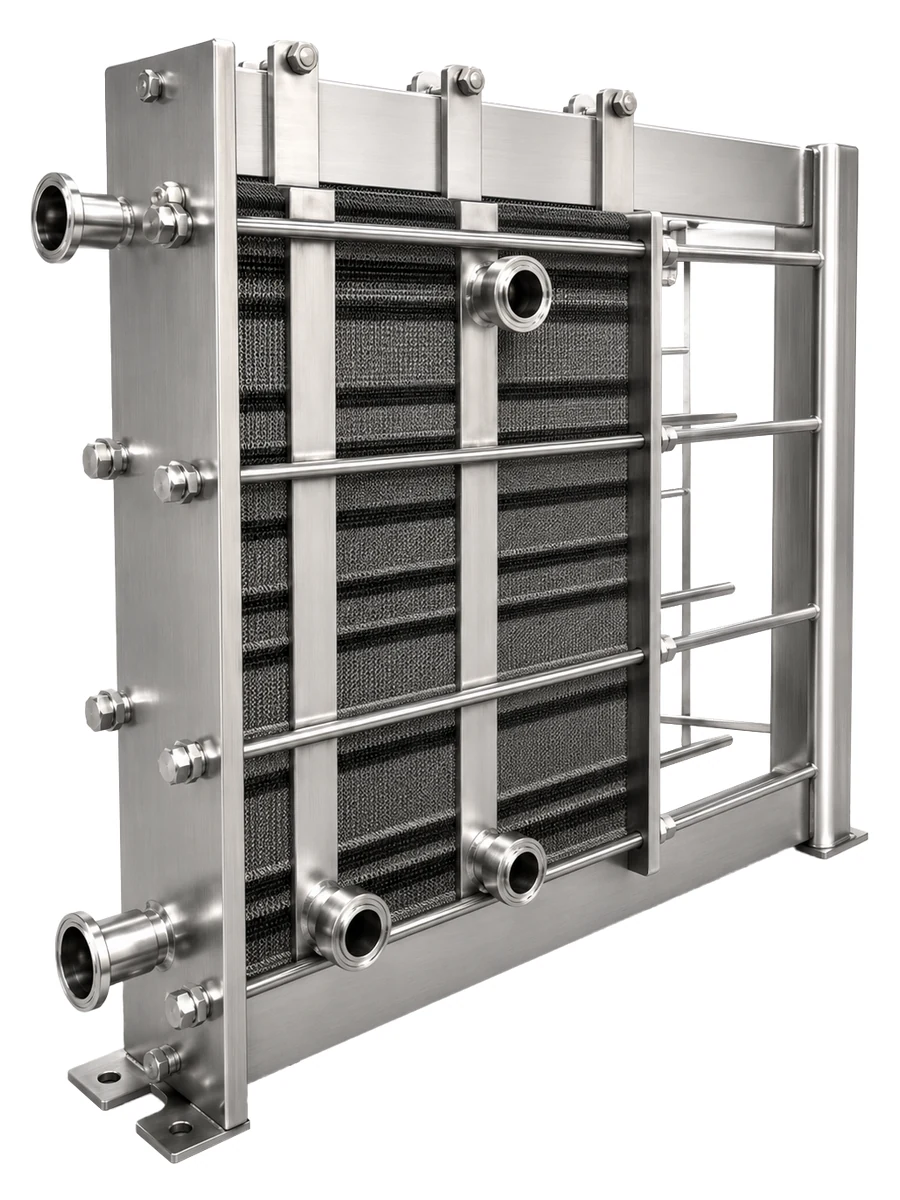

Трёхсекционные РПТО

Сложные технологические процессы с многоступенчатыми схемами работы.

Смотреть в каталоге

РПТО из нержавеющей стали

Работа в агрессивных средах и условиях повышенной коррозионной нагрузки.

Смотреть в каталоге

РПТО с нержавеющими соединениями

Системы с повышенными требованиями к надёжности узлов и герметичности.

Смотреть в каталоге
Импортозамещение «1 в 1»

Изготовим аналог импортного теплообменника

Подберём и произведём замену по образцу или артикулу — с теми же присоединениями и характеристиками.

Alfa LavalDanfossKaori SecespolSondexSwep FunkeGea-KelvionРидан
Подобрать аналог

Не нашли нужное исполнение?

Опишите задачу — инженеры завода подберут и рассчитают оборудование под ваши параметры, изготовим под заказ.

Оставить заявку на подбор
