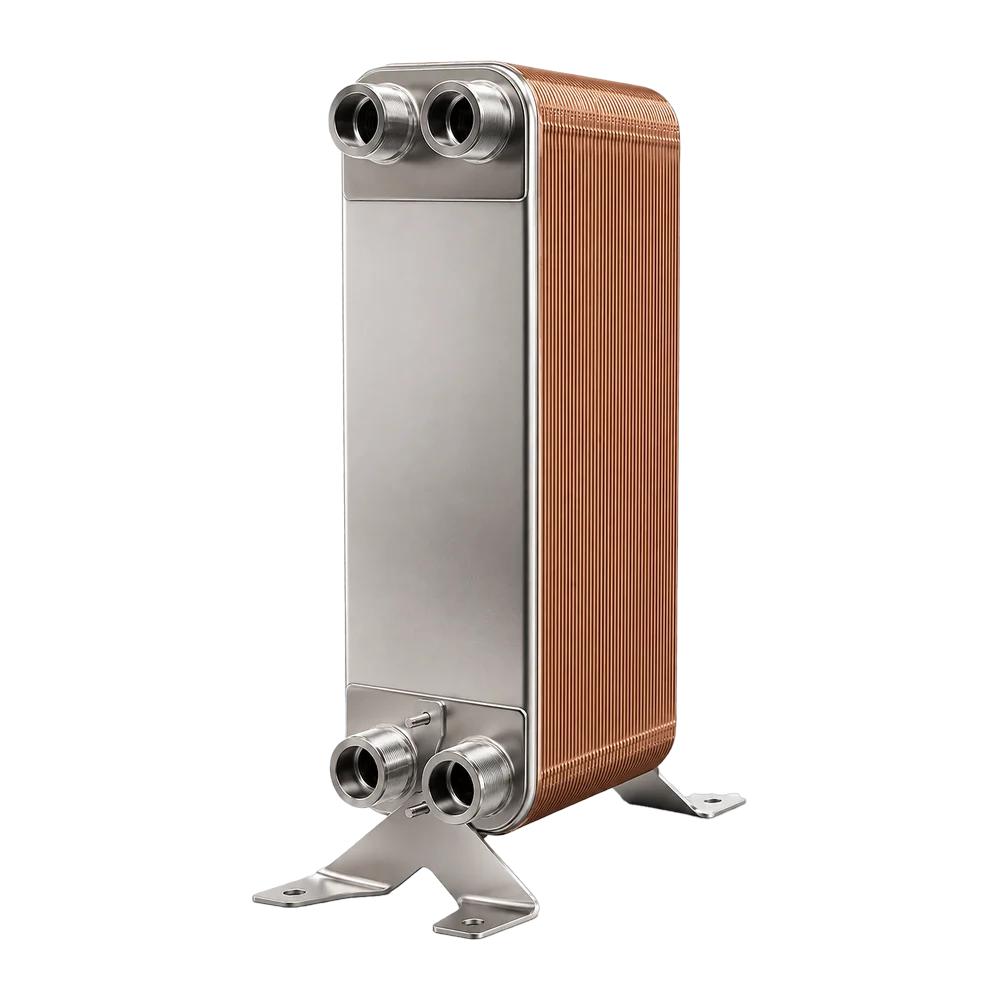

Паяный теплообменник — проточное устройство с противонаправленным течением рабочих сред. Поверхность теплообмена образуют гофрированные пластины, объединённые в пакет при помощи пайки медью или нержавеющим припоем.
Теплообменники изготовлены из нержавеющей стали и представляют собой неразборную конструкцию.
Паяные теплообменники широко применяются в системах отопления и котельных, тепловых пунктах жилых домов и коттеджей, а также в холодильных установках, пищевой промышленности и климатическом оборудовании.
| Модель | L, мм | W, мм | C, мм | D, мм | A, мм | Масса, кг | Площадь, м² |
|---|---|---|---|---|---|---|---|
| РТ12 | 192 | 73 | 154 | 40 | 11+2,3·N | 0,4+0,025·N | 0,012·(N−2) |
| РТ14 | 205 | 75 | 172 | 42 | 10+2,27·N | 0,7+0,05·N | 0,014·(N−2) |
| РТ18 | 249 | 74 | 214 | 40 | 10+2,18·N | 0,8+0,05·N | 0,018·(N−2) |
| РТ20 | 315 | 74 | 278 | 40 | 10+2,18·N | 1,54+0,06·N | 0,02·(N−2) |
| РТ25 | 322 | 92 | 270 | 46 | 9+1,51·N | 1,2+0,07·N | 0,025·(N−2) |
| РТ28 | 310 | 111 | 250 | 50 | 9+2,21·N | 2+0,09·N | 0,027·(N−2) |
| РТ30В | 325 | 95 | 269 | 39 | 9+1,51·N | 1,2+0,07·N | 0,03·(N−2) |
| РТ36 | 466 | 74 | 432 | 40 | 10+2,18·N | 1,3+0,1·N | 0,036·(N−2) |
| РТ39 | 332 | 121 | 279 | 68 | 9+1,57·N | 1,5+0,1·N | 0,039·(N−2) |
| РТ45 | 376 | 119 | 329 | 72 | 10+1,6·N | 1,5+0,11·N | 0,045·(N−2) |
| РТ50 | 526 | 111 | 466 | 50 | 10+2,31·N | 2,5+0,2·N | 0,05·(N−2) |
| РТ56 | 504 | 124 | 444 | 64 | 9+2,21·N | 2,5+0,16·N | 0,056·(N−2) |
| РТ60 | 526 | 119 | 470 | 63 | 14+2,25·N | 2,5+0,16·N | 0,06·(N−2) |
| РТ62 | 526 | 119 | 470 | 63 | 12+1,85·N | 2,5+0,16·N | 0,062·(N−2) |
| РТ95 | 616 | 191 | 519 | 92 | 12+2,51·N | 6+0,4·N | 0,095·(N−2) |
N — количество пластин в пакете.
Подберём и произведём замену по образцу или артикулу — с теми же присоединениями и характеристиками.
Опишите задачу — инженеры завода подберут и рассчитают оборудование под ваши параметры, изготовим под заказ.
Оставить заявку на подбор
