Кожухотрубные теплообменники

О серии

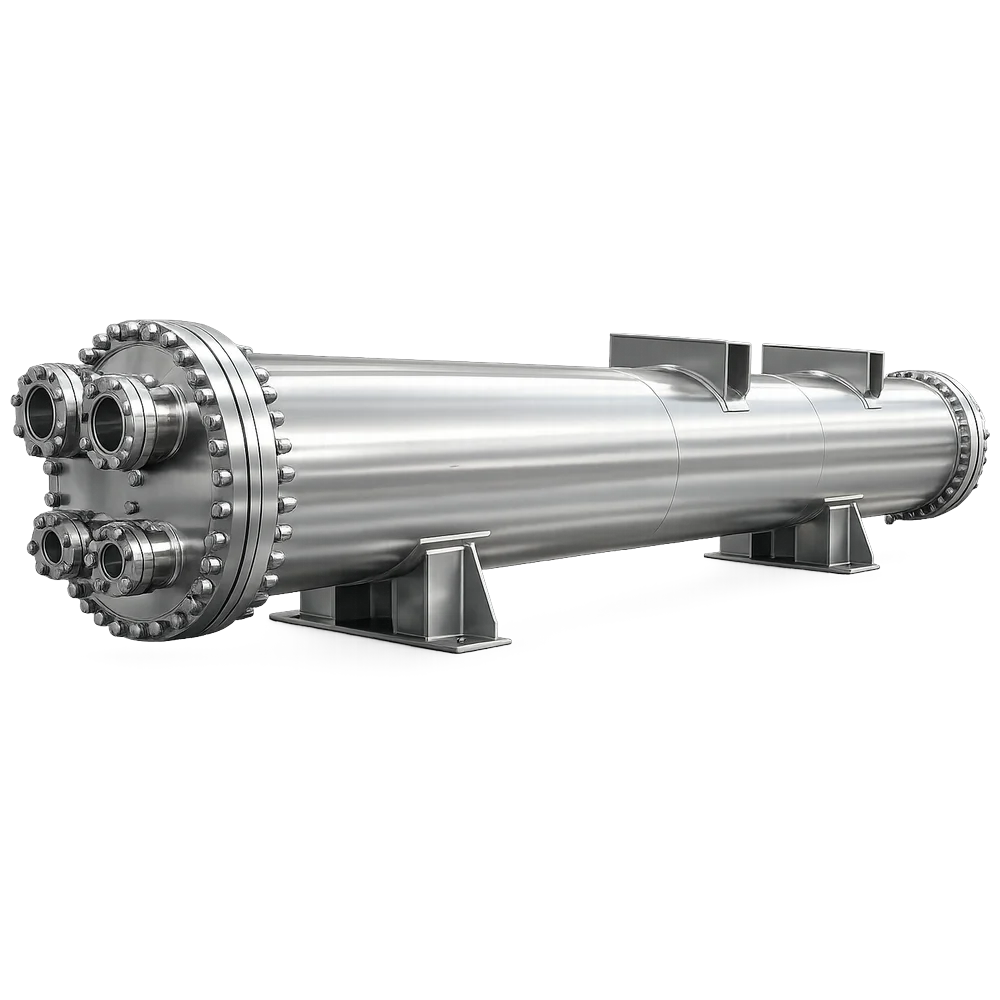

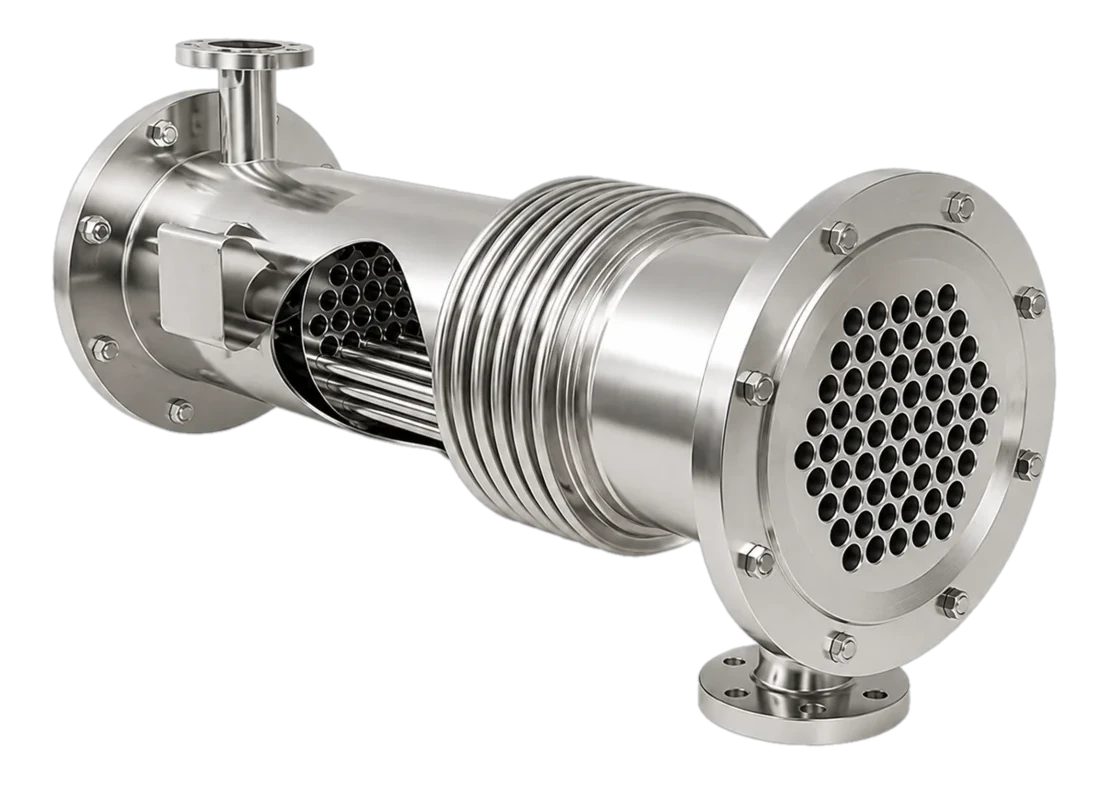

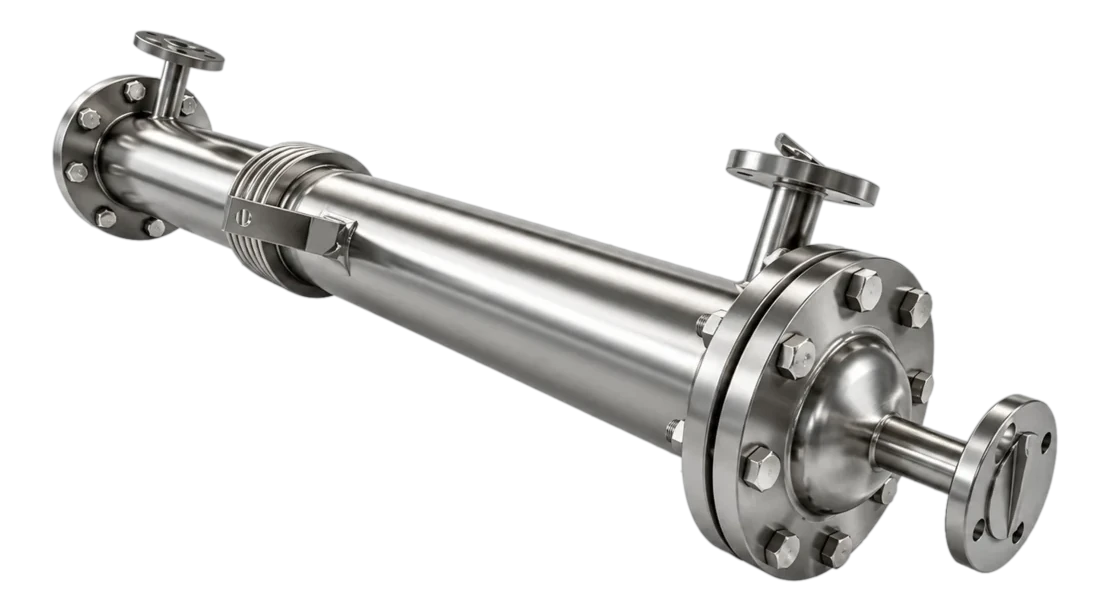

Кожухотрубные теплообменники РТ

Эффективное решение передачи тепла между рабочими средами. Современные технологии интенсификации потоков в трубках и корпусах обеспечивают высокую производительность оборудования и надёжность даже в экстремальных условиях.

Работоспособность при высоких температурах и давлениях: диапазон рабочих температур от −60 до +900 °C, рабочее давление от −0,5 до 12,0 МПа, площадь теплообмена от 0,1 до 3000 м², диаметр кожуха от 80 до 4000 мм.

−60 °C+900 °C

Особенности

Материалы и применение

Характеристики

Температуры −60…+900 °C
Давление −0,5…12,0 МПа
Площадь теплообмена 0,1…3000 м²
Диаметр кожуха 80…4000 мм

Рабочие среды

Жидкости
Газы
Фреон
Пар
Неньютоновые жидкости

Материалы

Трубки — сталь, нержавеющая сталь, спецсплавы, титан, медь, латунь
Корпус — Сталь3, Сталь20, 09Г2С, AISI304, AISI321, AISI316

Конструкция

Одноходовые и многоходовые

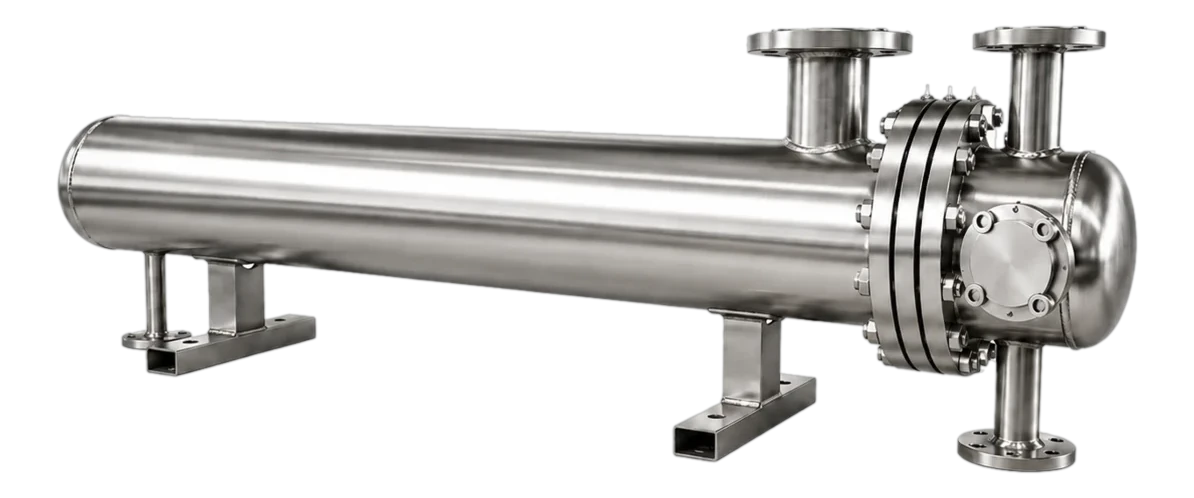

Вертикальные и горизонтальные модели

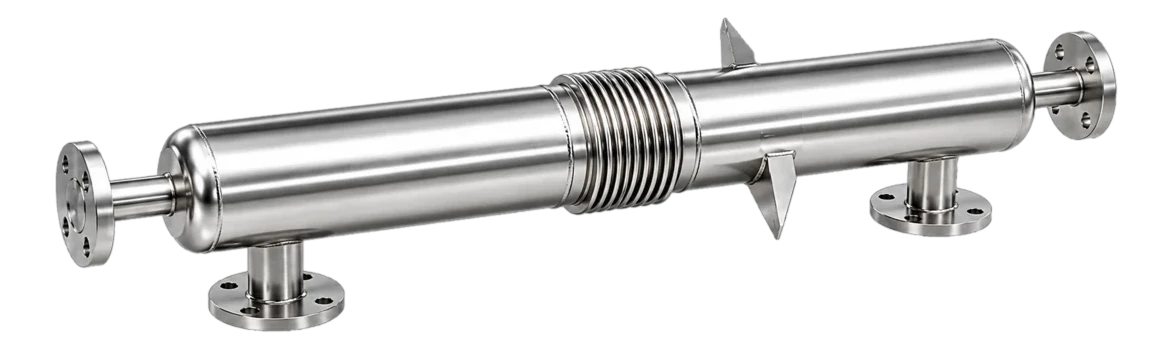

Компенсаторы для больших перепадов температур
Простота обслуживания и ремонтопригодность

Технические характеристики

Модельный ряд

Размерная схема кожухотрубного теплообменника: обозначения A, B, ØD, ØE, G, H, I, J, K — Обозначения размеров: A/B — длины, ØD/ØE — диаметры, G–K — присоединения.

Марка	Ø корпуса, мм	Длина пучка, м	Площадь, м²	Кол-во трубок	Масса, кг	Присоединение
РТ 80	89	1	1,05	42	8	резьбы 25
РТ 80	89	1,5	1,58	42	12	резьбы 25
РТ 80	89	2	2,10	42	16	резьбы 25
РТ 80	89	3	3,15	42	24	резьбы 32
РТ 100	108	1	1,23	49	12	резьбы 25
РТ 100	108	1,5	1,84	49	18	резьбы 25
РТ 100	108	2	2,45	49	24	резьбы 32
РТ 100	108	3	3,68	49	36	резьбы 32
РТ 130	133	1	1,98	79	14	резьбы 32
РТ 130	133	1,5	2,96	79	21	резьбы 32
РТ 130	133	2	3,90	79	28	резьбы 40
РТ 130	133	3	5,93	79	42	резьбы 40
РТ 150	159	1	3,00	120	16	резьбы 40
РТ 150	159	1,5	4,50	120	24	резьбы 40
РТ 150	159	2	6,00	120	32	фланцы 50
РТ 150	159	3	9,00	120	48	фланцы 50
РТ 200	219	1	5,93	237	45	фланцы 50
РТ 200	219	1,5	8,89	237	60	фланцы 50
РТ 200	219	2	11,85	237	95	фланцы 65
РТ 200	219	3	17,78	237	140	фланцы 65
РТ 250	273	1	8,13	325	65	фланцы 65
РТ 250	273	1,5	12,19	325	95	фланцы 80
РТ 250	273	2	16,25	325	110	фланцы 80
РТ 250	273	3	24,38	325	180	фланцы 100
РТ 300	327	1	13,75	550	140	фланцы 100
РТ 300	327	1,5	20,63	550	200	фланцы 100
РТ 300	327	2	27,50	550	260	фланцы 125
РТ 300	327	3	41,25	550	400	фланцы 125
РТ 350	375	1	17,50	700	160	фланцы 150
РТ 350	375	1,5	26,25	700	220	фланцы 150
РТ 350	375	2	35,00	700	280	фланцы 150
РТ 350	375	3	52,50	700	420	фланцы 150
РТ 400	420	1	28,13	1125	190	фланцы 200
РТ 400	420	1,5	42,19	1125	290	фланцы 200
РТ 400	420	2	56,25	1125	390	фланцы 200
РТ 400	420	3	84,38	1125	600	фланцы 200
РТ 500	530	1	44,05	1762	260	фланцы 200
РТ 500	530	1,5	66,08	1762	380	фланцы 200
РТ 500	530	2	88,10	1762	500	фланцы 200
РТ 500	530	3	132,15	1762	780	фланцы 200
РТ 600	630	1	62,50	2500	320	фланцы 200
РТ 600	630	1,5	93,75	2500	470	фланцы 200
РТ 600	630	2	125,00	2500	590	фланцы 250
РТ 600	630	3	187,50	2500	950	фланцы 250
